DRAWBARS SETTING´S. Configuración de tiradores

Los drawbars o barras de tracción fueron una innovación única de la marca Hammond.

Estas barras de tracción, también llamadas tiradores, estaban basadas en los clásicos órganos de tubos donde se podían controlar los flujos de aire en el interior de los mismos a través de botones que abrían o cerraban las entradas de aire por los tubos.

El organista podía mezclar su sonido dentro del Hammond con armónicos, mediante el establecimiento de la posición de las barras de tracción que aumentaban o disminuían el volumen de los armónicos en la mezcla.

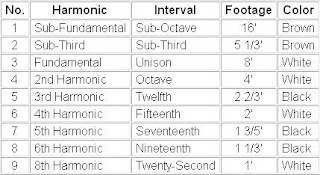

Normalmente el órgano Hammond tiene, además del set de dos tiradores para la pedalera de bajos, dos juegos de nueve tiradores para cada uno de los teclados (upper y lower) aunque solo un set de drawbars por cada manual puede estar activo seleccionándolo a través de las teclas con los colores invertidos, y que se organizan (de izquierda a derecha) de la siguiente manera:

Para ser más gráficos, esto es así:

Cada uno de estos tiradores consta a su vez de otras nueve posiciones, de 0 (cerrado) a 8 (abierto), la combinación de cada uno de estas barras es lo que le da al organista su propia personalidad.

Estos son algunos de los ejemplos de las configuraciones de drawbars más características a lo largo de la vida del Hammond:

• Gospel: 88 8000 008
• Blues 1: 88 8800 000
• Blues 2: 88 5324 588
• Rod Argent (Argent) 88 0000 000
• Brian Auger: 88 8110 000 2nd Percussion, C3 Vibrato
• Tom Coster (Santana) 88 8800 000
• Jesse Crawford Setting 80 0800 000
• ELP (Keith Emerson) 88 8000 000
• Joey De Francesco 1: 88 8400 080
• Joey De Francesco 2: 83 8000 000 C3 Vibrato
• Booker T Jones: 88 8630 000 2nd Percussion

               Green Onions 1: 1st chorus 88 8800 000
               Green Onions 2: 2nd chorus 80 8800 008

• John Lord: 88 8000 000 2nd Percussion
• Procol Harum: 80 0808 000
• Jimmy Smith: 88 8000 000 3rd Percussion, C3 Vibrato
• Steve Winwood 1: 84 8848 448
• Steve Winwood 2: 88 8888 888

Estos son solo algunos de los ejemplos, quizás las configuraciones más usadas por los grandes del órgano Hammond. Los siguientes link´s te llevan a web´s con muchas más combinaciones, aunque la magia del Hammond reside en descubrir tus propios sonidos.

http://www.keyboardservice.com/Drawbars.asp

http://www.drawbarsettings.com/

Consulta también este video de youtube:

B3 Drawbar in Solo Situation.

Wanlinksniper completa toda esta información con 2 grandes videos:

WAN Link Sniper: Sonido Hammond - Sonidos que hacen época (2 de 5)

Insisto en que busques tus propios sonidos de Hammond.

Ánimo.

El órgano Hammond.

INICIOS

   Durante las primeras décadas de vida del organo hammond no tuvo un gran impacto en el blues clásico de los años 40 y 50 donde si se usaba era con fines ambientales, esto es, sin ningún tipo de protagonismo.

Ocurrió todo lo contrario con otros estilos como el jazz, el soul o el rythm´n´blues donde su fuerza y dinamismo hizo que poco a poco fuese convirtiéndose en un instrumento imprescindible para los músicos de la época.

   Primero algunos pianistas como Will Bill Davis, Milt Buckner o Bill Dogget y posteriormente verdaderos especialistas del órgano Hammond, entre ellos el gran Jimmy Smith considerado el mejor organista de jazz, fueron el trampolín para los muchos grandes organistas que vendrían después.



BRITIHS INVASION. Nace el ROCK.

   Mientras que en Estados Unidos el uso del órgano Hammond estaba destinado a los estilos musicales en exclusiva de la raza negra, jazz, blues, soul, rythm´n´blues, en Inglaterra con una población negra mínima, los jovenes blancos de finales de los 50 principios de los 60 se empaparon de toda esta música procedente de los Estados Unidos y comenzaron a ser participes de estos estilos con la siempre presencia del Hammond.

Es en Inglaterra donde surgen grupos como Spencer Davis Group o The Animals con organistas de mucha calidad (Steve Winwood, a la derecha, y Alan Price), y muchos más grupos que producen un efecto de "boomerang" ya que influyen a otros tantos grupos estadounidenses que comienzan a hacer el blues, rock y rythm´n´blues americanos pero basados en los grupos ingleses, lo que se llamó British Invasion y dando origen al blues rock blanco.

Link: The British Invasion

 Cream, Allman Brothers Band o Pink Floyd (Rick Wright a la izquierda) son claros ejemplos de la expansión del Hammond a un lado y otro del Atlántico, se modifican las estructuras clásicas del blues, los sonidos se endurecen, se distorsionan los Leslie Speaker (...) Surge así un nuevo estilo, que inicialmente estaba basado en la música negra americana, pero que ahora poco tenían que ver con todo aquello.

EL AUGE DEL HAMMOND. Rock Organ

   A mediados y finales de los años 60 surgen una infinidad de grupos caracterizados por la total libertad en sus estructuras y composiciones así como en el uso de nuevos instrumentos, surgen grupos de las más diversas tendencias pero con un denominador común, la originalidad.

Deep Purple (John Lord a la izquierda), The Doors (Ray Manzarek a la derecha), Iron Butterfly, Led Zeppelin, Fever Tree o Santana son claros ejemplos de esta variedad.

DECLIVE. El Hammond hasta nuestros días.

   A mediados de la década de los 70, el rock sufre un estancamiento de originalidad perdiéndose el espíritu de finales de los 60 y principios de los 70, y con él el órgano Hammond, que salvo algunas excepciones, seguía habiendo grandes grupos, entran en acción los primeros sintetizadores y nuevos sonidos más artificiales.

   En el año 2002 Suzuki adquiere el nombre del órgano pasando a llamarse "Hammond-Suzuki", bajo esta marca japonesa se siguen fabricando recreaciones del instrumento original usando sonidos muestreados del órgano modelo B3.

Aquí van dos enlaces para ver una recopilación de los mejores solos de órgano:

       The Greatest Hammond Organ Solos - Part 1
       The Greatest Hammond Organ Solos - Part 2

Y este es el ARBOL GENEALOGICO con las influencias de los mejores organistas:

Laurens Hammond (1895-1973)

Es casi una obligación que el primer artículo del HOB vaya dirigido al inventor del órgano Hammond, hay mucho que agradecer a Don Laurens Hammond.

Ingeniero mecánico nacido en Evanston, Illinois un 11 de enero de 1895, Laurens Hammond se gradúa en la Cornell University y pronto comienza a destacar con varias de sus invenciones.

Sería entre 1933 y 1934, y sin tener especial interés por la música, cuando diseña un órgano electrónico basado en la técnica de ruedas fónicas utilizada en el telharmonium con el objetivo de imitar el sonido de los órganos de iglesia en un tamaño más compacto y más sencillo de instalar y mantener.

TELHARMONIUM de 1897

Un año más tarde, en 1935 comienza a comercializarse bajo la marca "HAMMOND" y muy pronto comenzó a ser un éxito en iglesias, salas de fiestas, hoteles, así también como instrumento doméstico en una época en que era normal amenizar las fiestas hogareñas con música en vivo.

Los primeros años de la marca Hammond estuvieron llenos de pleitos. Lo anecdótico del asunto es cuando demandaron a la compañía por denominar a ese artefacto "órgano", ese primer Hammond, modelo A tuvo que pasar una prueba de fuego..

Tras las cortinas un órgano de iglesia y un Hammond, al otro diversos oyentes especialistas que no fueron capaces de distinguir un sonido de otro. Finalmente se permitió que ese "artefacto" llevase por nombre "órgano" sólo a cambio de que en su publicidad no se señalase que las posibilidades sónicas del Hammond eran infinitas. Y era verdad, no eran infinitas, las combinaciones posibles únicamente daban una cifra de 253.000.000 registros diferentes.

Lo que realmente torturó a Laurens Hammond durante toda su vida fue la aparición de un amplificador, ajeno a la compañía, que modificaba el sonido de un órgano fabricado para sustituir a los viejos órganos de las parroquias. Pues bien, a Hammond se le complicaron las cosas cuando unos de sus empleados, Don Leslie, inventa a finales de los años 30 un amplificador diseñado específicamente para un órgano Hammond que hasta la fecha producía un sonido lineal y algo insulso.

Se trataba de un altavoz con un tambor y dos trompetas, una de ellas muda, instalados sobre un motor que giraba a dos velocidades distintas produciendo el sonido ondulante muy característico y que hoy en día se asocia directamente al sonido Hammond.

Don Leslie creó su empresa independiente y comercializó con gran éxito su amplificador, aunque Laurens Hammond siempre fue reacio a la utilización del Leslie, se vieron las caras en los tribunales, pero fueron los propios músicos a lo largo de los años los que se encargaron de hacer de la combinación del órgano Hammond con el "Leslie Speaker" un único instrumento, casi indivisible. Laurens luchó con todas sus fuerzas para la no utilización del Leslie con sus órganos, creó modelos con un altavoz incorporado y diseñó y añadió a los órganos el vibrato primero y el chorus después, hasta con tres tipos de cada uno de los efectos... Pero Y a pesar de que estas modificaciones tuviesen una buena acogida entre organistas casi en ningún caso pudieron suplir el uso del Leslie.

Con un peso de hasta 200 kilos, el órgano Hammond constaba de un mueble de madera de aspecto sobrio con un sistema de pedales (dependiendo del modelo) para los sonidos del bajo, en la consola dos teclados de 5 octavas cada uno y sobre ellos cuatro juegos de "drawbars" o tiradores que permitian modificar el sonido principal del instrumento (armónicos). Poco a poco se le fueron añadiendo distintos efectos como el vibrato y la percusión, el primer modelo que incorporó este último efecto fue el legendario B-3 en el año 1955.

Laurens Hammond deja su cargo como presidente de la compañía en 1955, se retira definitivamente en 1965 y muere en 1973 con un total de 110 patentes y 30 fabricantes más de órganos electrónicos haciendo la competencia al popular Hammond.

Mil gracias Laurens!!!
